Trapezgewindespindeln für Ihre Antriebslösung
Antriebslösungen mit Trapezgewindespindel und Trapezgewindemutter finden überall dort Verwendung wo eine rotierende in eine lineare Bewegung umgesetzt werden soll. Sie finden vornehmlich Verwendung für lineare Befestigungs- und Spannanwendungen sowie für manuelle oder elektromotorische Verstelleinrichtungen. Bei Trapezgewindetrieben verfährt die Gewindemutter mit langsamer bis mittlerer Geschwindigkeit linear auf der Trapezgewindespindel und erlaubt die Übertragung großer axialer Kräfte. Das trapezförmige Gewindeprofil von Spindel und Mutter begünstigt den Effekt der Selbsthemmung von Gewindetrieben. Hierbei ist das Verhältnis von Spindeldurchmesser und Gewindesteigung entscheidend.
Trapezgewindespindeln
Informationen zu Trapezgewindespindeln
Herstellverfahren
Trapezgewindespindeln liefert G&G in gerollter Ausführung als Standard ab Lager. Gewirbelte Spindeln werden auftragsbezogen nach Zeichnung für Sie produziert.
Unter dem Rollen von Gewindeprofilen versteht man die spanlose Herstellung durch Kaltumformung. Dabei wird das Profil in die Oberfläche des Ausgangsmaterials gewalzt. Der Faserverlauf des Ausgangsmaterials wird bei diesem Verfahren nicht unterbrochen. Dadurch entsteht ein homogenes Werkstoffgefüge mit verschleißfester, presspolierter glatter Flankenoberfläche. Im Vergleich zu anderen Herstellungsverfahren werden so deutlich bessere mechanische Eigenschaften, insbesondere hinsichtlich der Zugfestigkeit erreicht. Im Vergleich zu gewirbelten Spindeln ist die Oberflächenhärte einer gerollten Gewindespindel um bis zu 30% höher, die Bruchfestigkeit um bis zu 12% größer. Das Gewinderollen ist wirtschaftlich attraktiv bei mittleren und großen Stückzahlen.
Gewirbelte Spindeln finden Verwendung, wenn Sondergewinde und/oder Sondersteigungen mit hohen Anforderungen an Steigungsgenauigkeit und Maßhaltigkeit gefordert sind. Gewirbelte Spindeln werden spanabhebend produziert.
Materialien
Eine Vielzahl von Werkstoffen steht für die Herstellung von Trapezgewindetrieben zur Verfügung. Das G&G Lager- und Lieferprogramm umfasst Trapezgewindespindeln, gefertigt aus Stahl (C35 / C45) und Edelstahl (1.4404). Der für Sie ausgewählte Edelstahl enthält keinen Schwefel und ist daher besonders geeignet für Anwendungen bei denen es auf Salzwasser- und Säurebeständigkeit ankommt, ebenso wie für den Einsatz in der pharmazeutischen Industrie und in der Lebensmittelbranche.
Trapezgewindemuttern können Sie in den Werkstoffen Stahl (11SMnPb37), Rotguss (CuSn7ZnPb) und Kunststoff (PA 6.6) auswählen. Kunststoffmuttern kommen dann zum Einsatz, wenn besondere Laufeigenschaften zusammen mit geringen Geräuschemissionen gewünscht sind.
Lieferprogramm
Ab Lager liefert G&G Antriebstechnik Standard Trapezgewindespindeln in gerollter Ausführung mit Spindeldurchmessern von 10 mm bis 120 mm in Längen bis zu 3000 mm. Ab einem Durchmesser von 30 mm sind auf Anfrage Längen bis max. 6000mm möglich. Trapezgewindeantriebe sind sowohl in eingängiger, als auch in mehrgängiger Ausführung in unterschiedlichen Steigungen verfügbar, mit Rechtsgewinde und mit links steigendem Gewinde. G&G Spindeln sind in der Toleranzklasse 7e gefertigt. Alle Spindeln und Muttern entsprechend den Abmessungen und Anforderungen der DIN 103.
G&G bietet Sonderanfertigungen in unterschiedlichen Materialien und Qualitäten, sowohl nach Zeichnung, als auch nach Muster. Einbaufertig bearbeitete Trapezgewindespindeln und Trapezgewindemuttern runden das Leistungsspektrum ab.
Schmierung

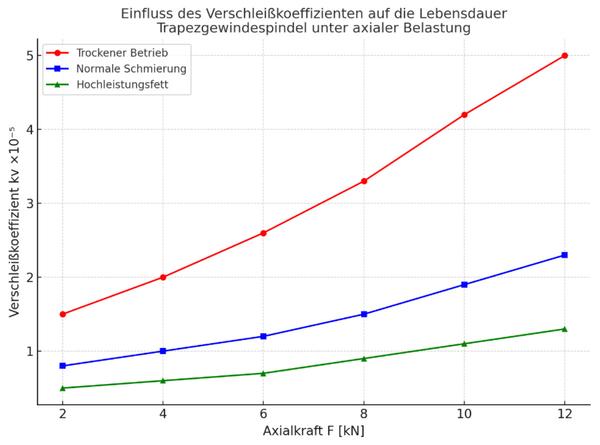

Trapezgewindetriebe erfordern regelmäßige Wartung und Schmierung. Bei der Gleitpaarung Stahl (TR-Spindel) - Stahl (TR-Mutter) besteht, insbesondere bei großer mechanischer Beanspruchung das Risiko des Kaltverschweissens oder Fressens. Für belastete und/oder im Dauerbetrieb befindliche Trapezgewindetriebe empfiehlt sich aufgrund der günstigeren Verschleißeigenschaften eine Kombination aus Stahl (Spindel) und Bronze (Mutter). TR-Muttern aus Rotguss verfügen bei Schmierstoffmangel über gute Notlaufeigenschaften. Kombinationen mit Kunststoffmutter kommen ohne Schmierung aus - Sie sind wartungsfrei und geräuscharm.
